本文以一个分布式企业网络部署案例为背景，介绍从申请 TM 云服务、部署 TM 组件、创建帐号和业务资源、编排认证策略、配置业务访问授权到终端用户访问的完整流程。

​
企业网络现状

  1. 某科技公司，500 名员工，主要为研发、市场和运营人员。总部设在北京，深圳和上海设有分公司。员工日常使用企业微信进行工作通信和统一帐号管理。

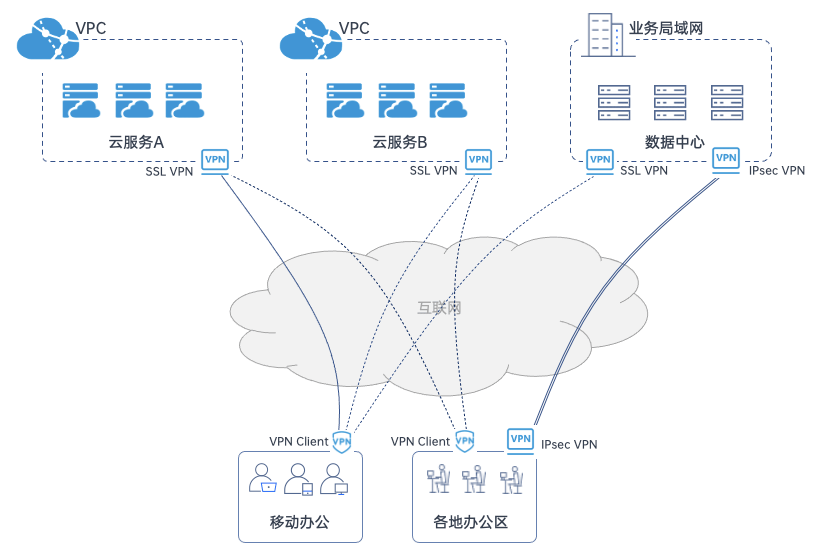

  2. 生产业务系统（面向公众的 Web 服务）分别部署在公有云 A 和公有云 B。运维工程师通过 SSL VPN 接入云服务 VPC 远程运维。
  3. 研发和测试服务器、运营支撑系统（OA、CRM、内部邮件等）部署在某数据中心。各办公区与数据中心使用 IPSec VPN 建立加密隧道。

​
部署方案设计

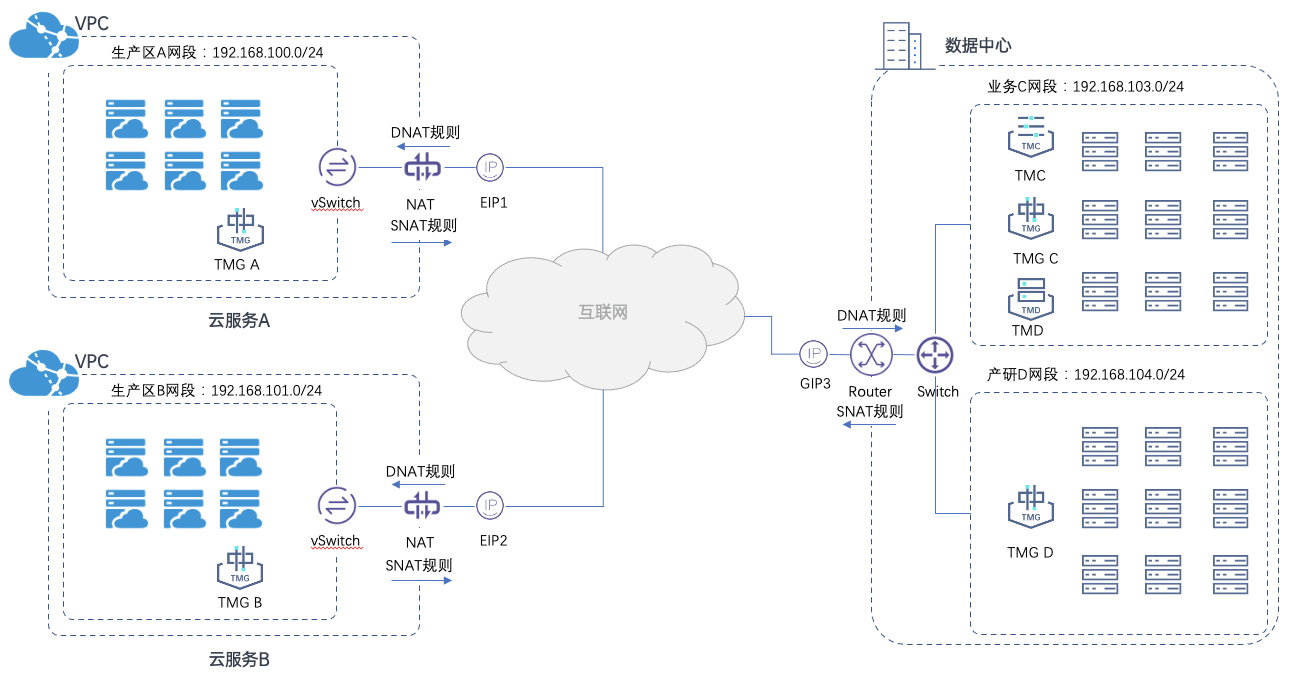

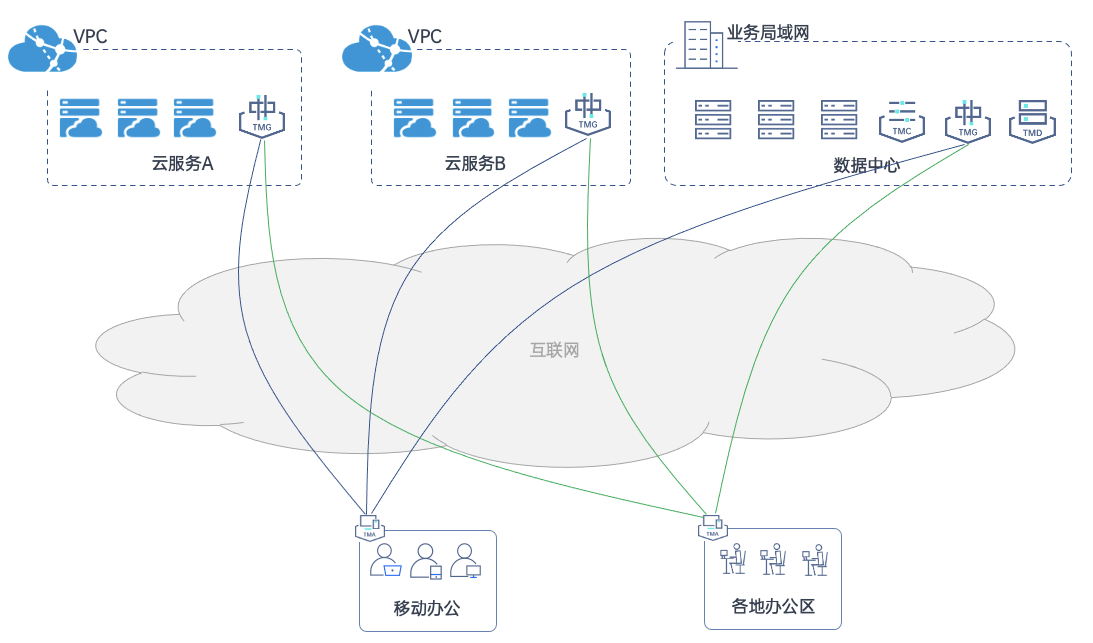

业务区部署拓扑：
  • TMC 部署：在数据中心业务 C 网段部署 TMC，对全网进行集中认证和策略管控。
  • TMG 部署：
    • 云服务 A：VPC 生产区 A 网段（192.168.100.0/24）部署 TMG，代理该区业务资源接入 TM 安全云网，关闭原对外开放的端口和服务。
    • 云服务 B：VPC 生产区 B 网段（192.168.101.0/24）部署 TMG，代理该区业务资源接入 TM 安全云网，关闭原对外开放的端口和服务。
    • 数据中心业务 C 网段（192.168.103.0/24）：部署 TMG 代理企业内部支撑系统（OA、CRM、内网邮件等）。
    • 数据中心产研 D 网段（192.168.104.0/24）：部署 TMG 代理产研团队测试服务器集群。
    • 内网 DNS 部署在数据中心业务 C 网段，IP：192.168.100.1。
  • TMD 部署：数据中心业务 C 网段部署 TMD，所有域名代理资源通过 TMD 解析，TMD 无法解析的通过内网 DNS 解析。
  • TMA 部署：所有员工终端安装 TM 客户端 TMA，通过企业微信扫码登录。

​
部署步骤

​
第一步：申请企业用户帐号

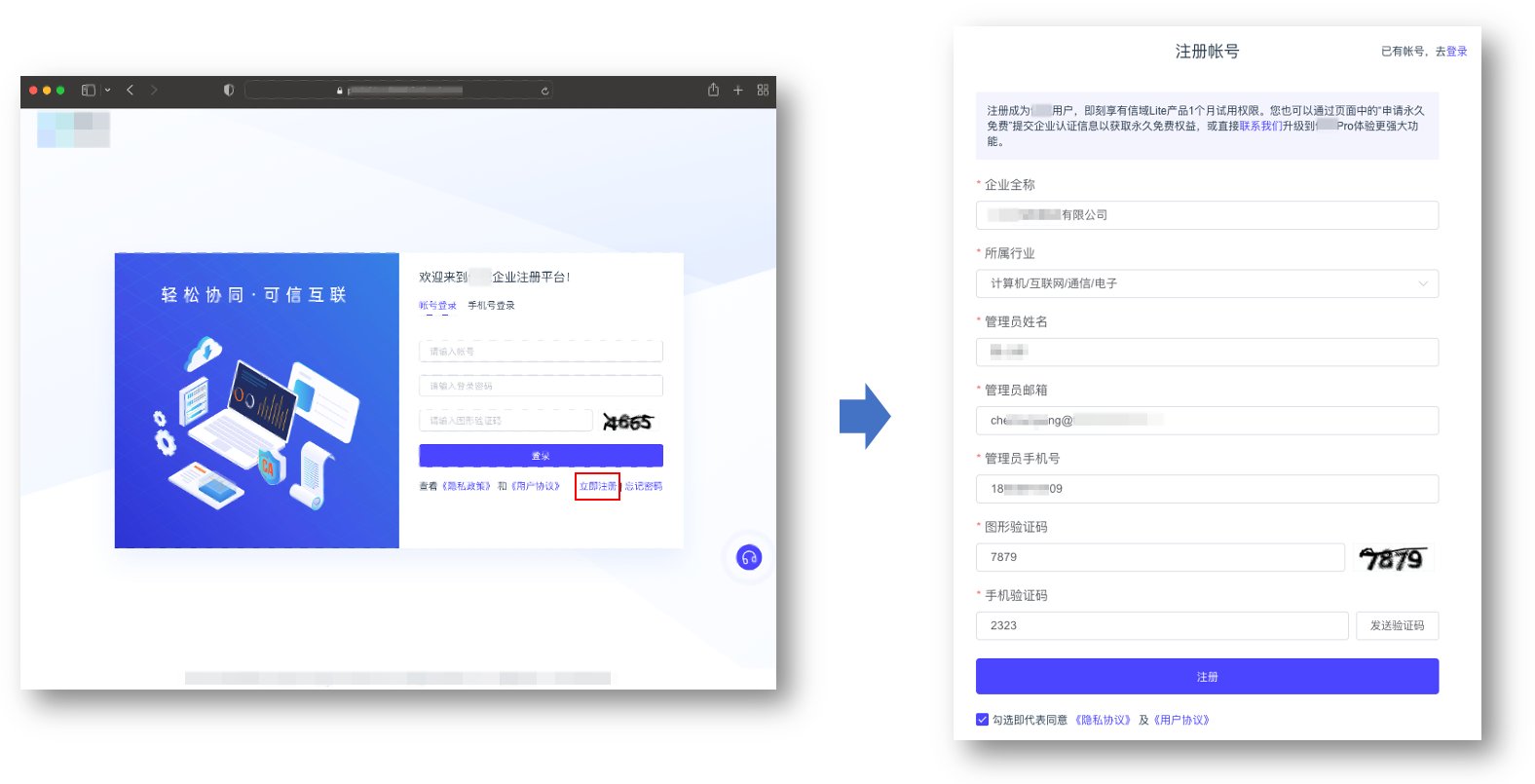

  1. 打开 TM 安全云网企业注册平台首页，点击”立即注册”，填写企业信息，勾选同意《隐私协议》和《用户协议》，完成注册。
注意：注册时填写真实的企业邮箱和手机号。日常运维过程中，帐号初始化密码、服务状态变更通知、一次性口令等信息通过邮箱和手机号发送。

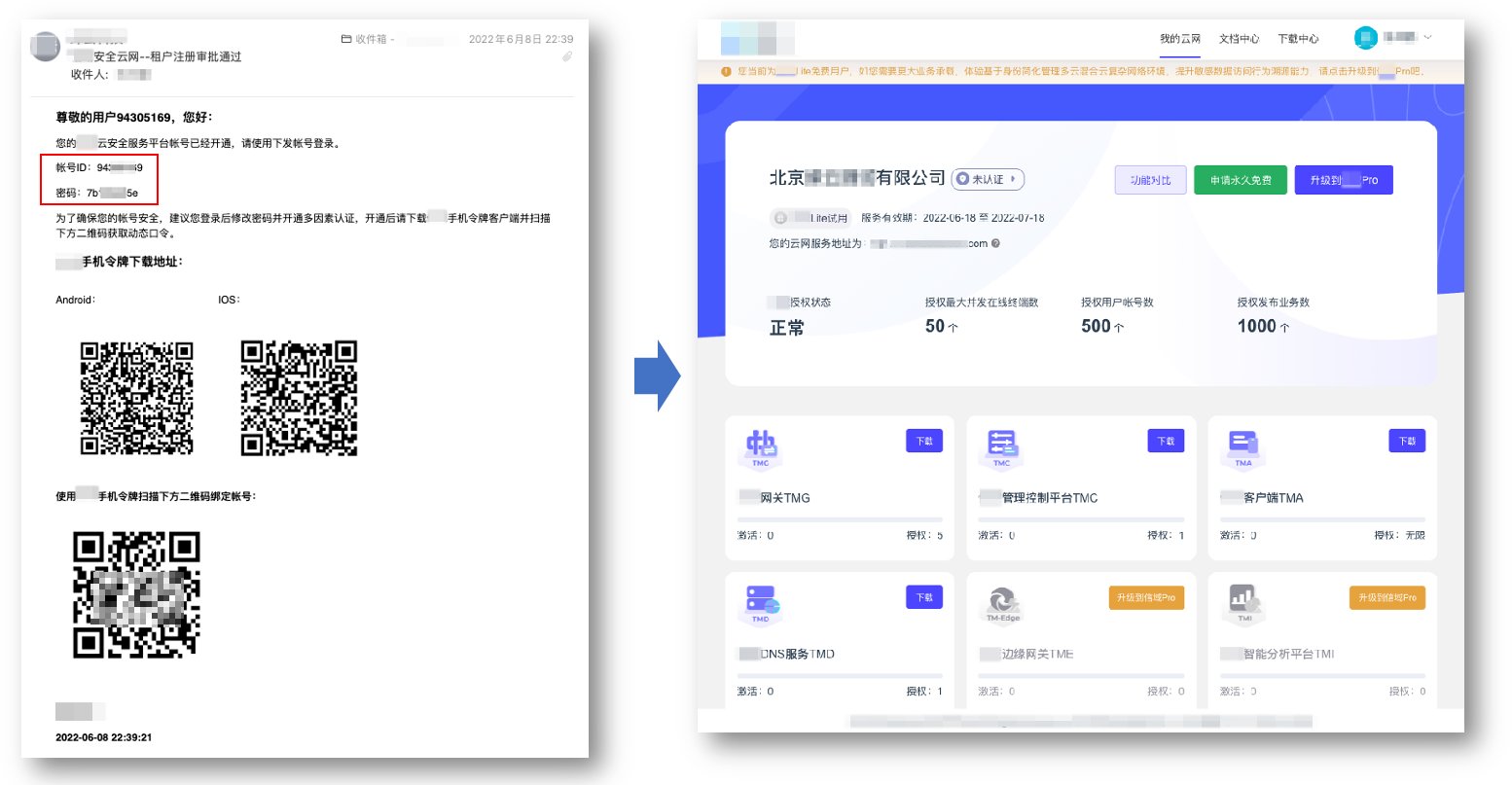

  1. 注册成功后帐号拥有 1 个月 TMLite 免费使用权限。使用注册帐号登录 TM 企业注册平台，在首页下载 TMLite 相关组件（TMC、TMG、TMA、TMD）。
如需永久免费使用 TMLite，在 TM 企业注册平台提交企业实名认证申请永久免费权限。如需更多并发性能或功能，联系我们升级为 TMPro 用户。

​
第二步：安装部署 TM 组件

  1. TM 各组件安装介质均为 ISO 镜像文件，可在物理服务器、虚拟机、云主机上部署。TMC 是其他组件的管控中心，需先部署 TMC 并同步证书，再部署 TMD、TMG。详细部署方法参考：如何部署 TM 组件。
  2. 在数据中心业务 C 网段分配两台新虚拟机（CPU：8 核、内存：16GB、硬盘：500GB、千兆网卡 x1），分别部署 TMC 和 TMD。
  • TMC 控制台网络配置：IP 地址 192.168.103.202，子网掩码 255.255.255.0，网关 192.168.103.1，DNS 192.168.100.1。
  • TMD 控制台网络配置：IP 地址 192.168.103.203，子网掩码 255.255.255.0，网关 192.168.103.1，DNS 192.168.100.1。
  • 数据中心出口 NAT 网关配置 SNAT 策略和访问控制策略，允许 192.168.103.202、192.168.103.203 对外访问互联网。
  • 在 TMC 控制台证书同步界面，输入 TM 企业帐号和密码同步 TMC 证书。同步成功后 TMC 自动创建企业私有 TM 安全云网，注册邮箱收到 TMC 初始化邮件（包含 TMC Web 控制台默认帐号和初始化密码）。
  • TMD 控制台同样同步 TMD 证书，成功后 TMD 自动加入 TM 安全云网，被 TMC 统一管理。
  1. 在云服务 A、云服务 B、数据中心业务 C 网段、产研 D 网段分别分配四台新虚拟机（CPU：4 核、内存：8GB、硬盘：500GB、千兆网卡 x1），部署 4 个 TMG。
  • TMG A 配置：IP 192.168.100.201，子网 255.255.255.0，网关 192.168.100.254，DNS 192.168.100.1。通过 ping、curl 测试与生产区 A 业务资源连通性。VPC NAT 网关配置：SNAT 策略允许 192.168.100.201 对外访问互联网；DNAT 策略将 EIP1 的 UDP6000 端口映射到 192.168.100.201 的 UDP9527 端口；ACL 策略允许任意地址通过 EIP1 的 UDP6000 端口访问 TMG A 的 UDP9527 端口。在 TMG A 控制台证书同步界面同步证书。
  • TMG B 配置：IP 192.168.101.201，子网 255.255.255.0，网关 192.168.101.1，DNS 192.168.100.1。通过 ping、curl 测试与生产区 B 业务资源连通性。VPC NAT 网关配置：SNAT 策略允许 192.168.101.201 对外访问互联网；DNAT 策略将 EIP2 的 UDP6000 端口映射到 192.168.101.201 的 UDP9527 端口；ACL 策略允许任意地址通过 EIP2 的 UDP6000 端口访问 TMG B 的 UDP9527 端口。在 TMG B 控制台证书同步界面同步证书。
  • TMG C 配置：IP 192.168.103.201，子网 255.255.255.0，网关 192.168.103.1，DNS 192.168.100.1。通过 ping、curl 测试与业务 C 区业务资源连通性。数据中心网关配置：SNAT 策略允许 192.168.103.201 对外访问互联网；DNAT 策略将数据中心公网 IP（GIP3）的 UDP6000 端口映射到 192.168.103.201 的 UDP9527 端口。在 TMG C 控制台证书同步界面同步证书。
  • TMG D 配置：IP 192.168.104.201，子网 255.255.255.0，网关 192.168.104.1，DNS 192.168.100.1。通过 ping、curl 测试与产研 D 区业务资源连通性。数据中心网关配置：SNAT 策略允许 192.168.104.201 对外访问互联网；DNAT 策略将数据中心公网 IP（GIP3）的 UDP6001 端口映射到 192.168.104.201 的 UDP9527 端口。在 TMG D 控制台证书同步界面同步证书。
  • TMG 全部部署后，登录 TMC，选择【状态监控】->【云网监控】->【TM 网关】标签页，点击各 TMG 操作列的”远程管理”，选择”网络配置”标签页，在”TMG 互联网接口”处填入每个 TMG 的互联网 IP 地址和端口。

​
第三步：业务资源配置

建议部署完 TM 组件后，先将各区域业务资源发布到 TM 安全云网，用测试帐号进行连通性测试。确认所有业务资源可正常访问后再同步企业微信帐号，分配业务访问权限，分发 TMA。

​
TMC 邮箱接口配置

  1. 打开 TMC Web 控制台（https://192.168.103.202:16000），使用超级管理员帐号（sysadmin）和初始密码登录。

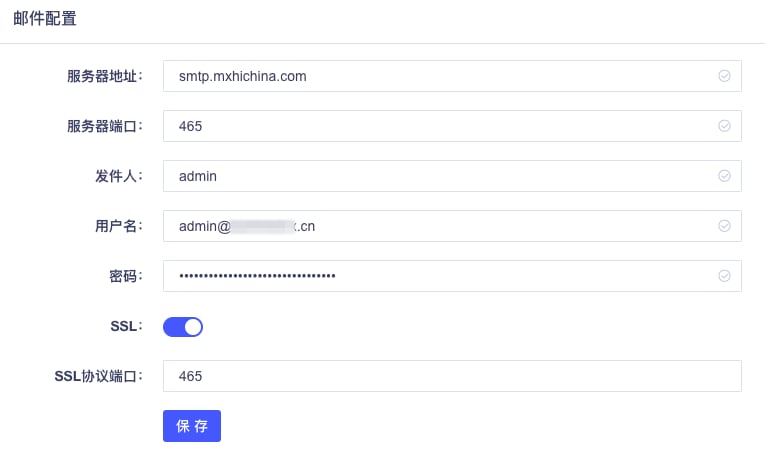

  2. 首次使用时先配置邮箱接口。选择【系统管理】->【基础配置】->【系统接口】->【邮箱设置】，填写企业邮箱配置，输入发件人帐号。
点击”保存”完成配置，可发送测试邮件验证。

​
创建测试帐号

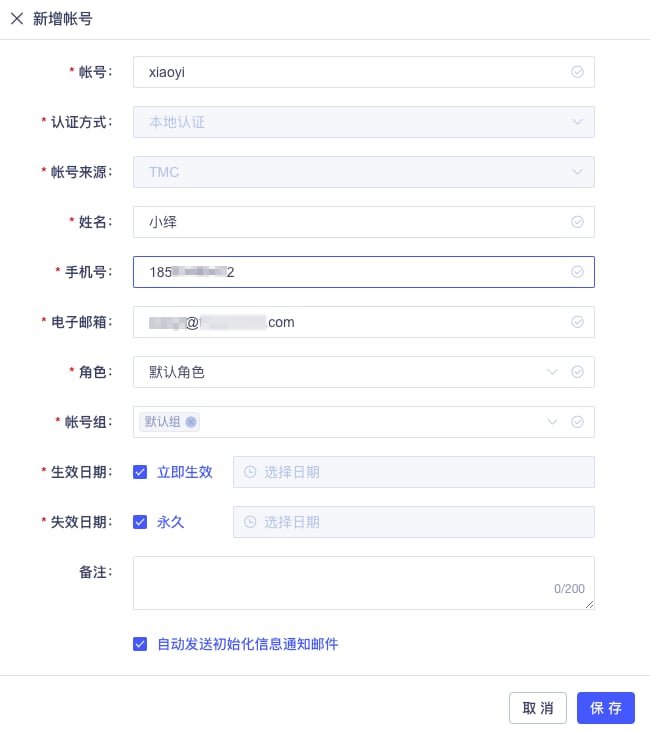

  1. 选择【资源管理】->【帐号资源】，点击”新增”按钮新增测试帐号。
注意：新建帐号时需填写真实手机号和电子邮箱，勾选”自动发送初始化信息通知邮件”。系统自动发送帐号初始化信息到注册邮箱，包含：帐号名、初始密码、TMA 各版本下载地址、手机令牌下载地址、终端证书等。

​
发布业务资源

本次在每业务区选择一种业务资源进行示范： 配置前在对应 TMG 远程管理页面检查 TMG 与业务资源的访问连通性。 配置步骤 选择【资源管理】->【业务资源】，点击”新增”按钮，按表配置：

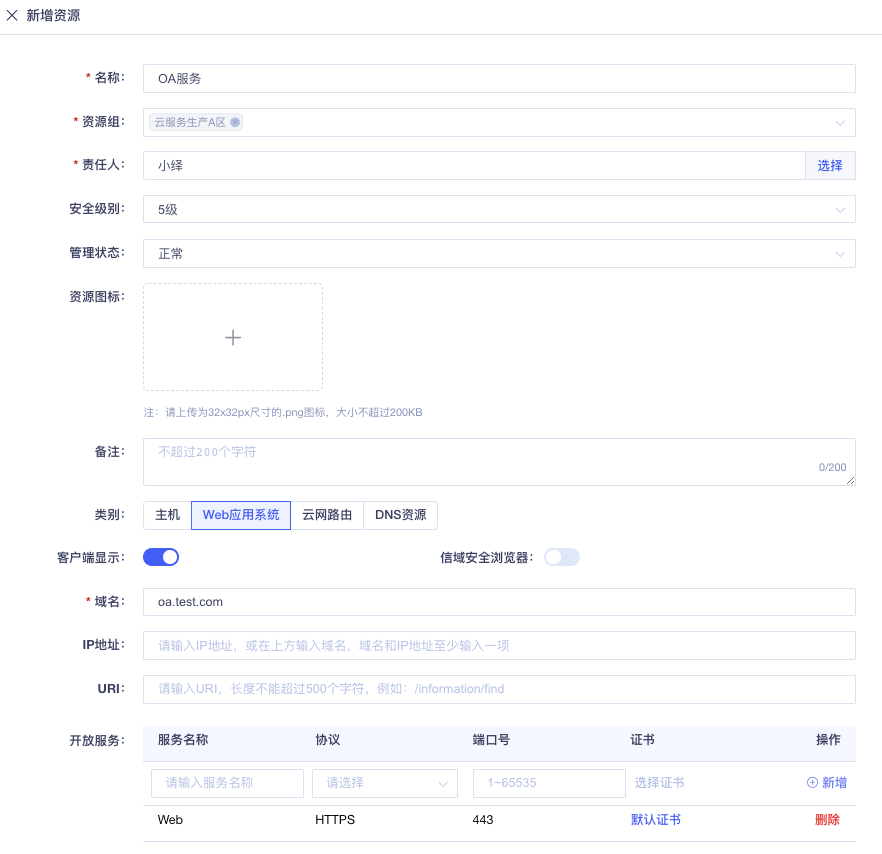

  1. OA 服务-Web
  • 新建资源配置
  • 服务代理配置

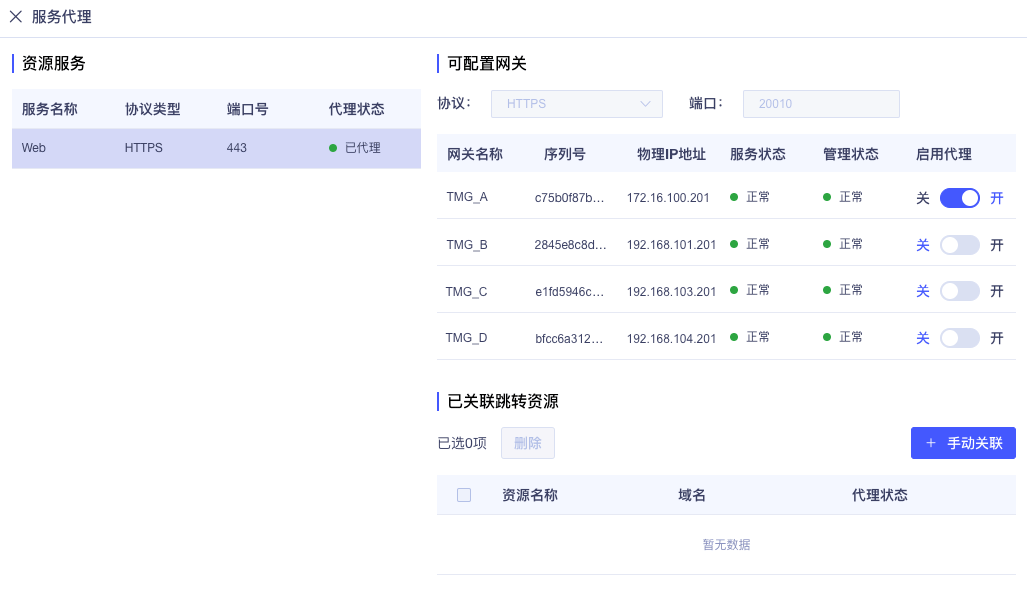

TMD 自动为域名代理方式发布的业务资源添加域名解析记录，将解析结果指向 TMG 的虚拟网 IP 地址。云网路由模式发布的业务资源需使用内网 DNS 解析，或在 TMD 上手动添加域名解析记录。域名解析方案参考：云网域名解析方案

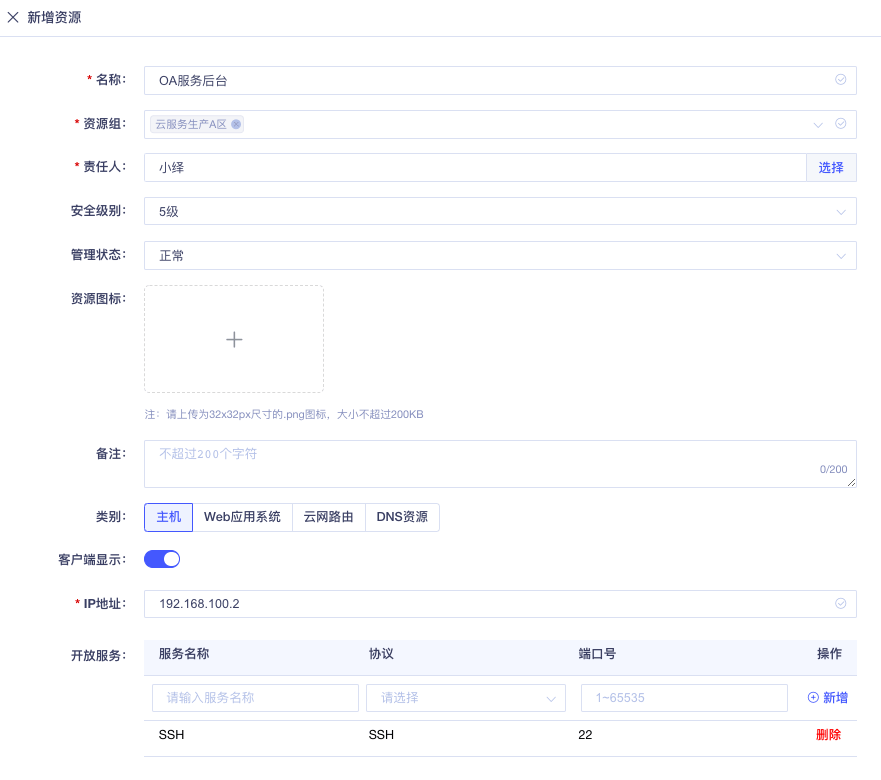

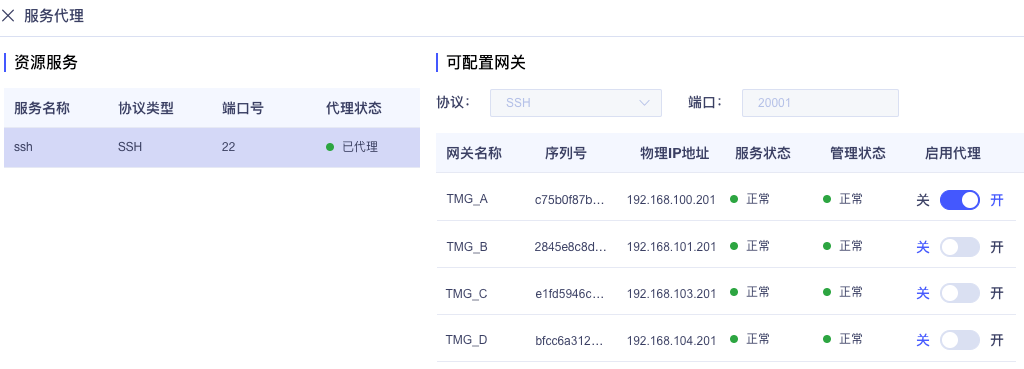

  1. OA 服务-SSH
  • 新建资源配置
  • 服务代理配置

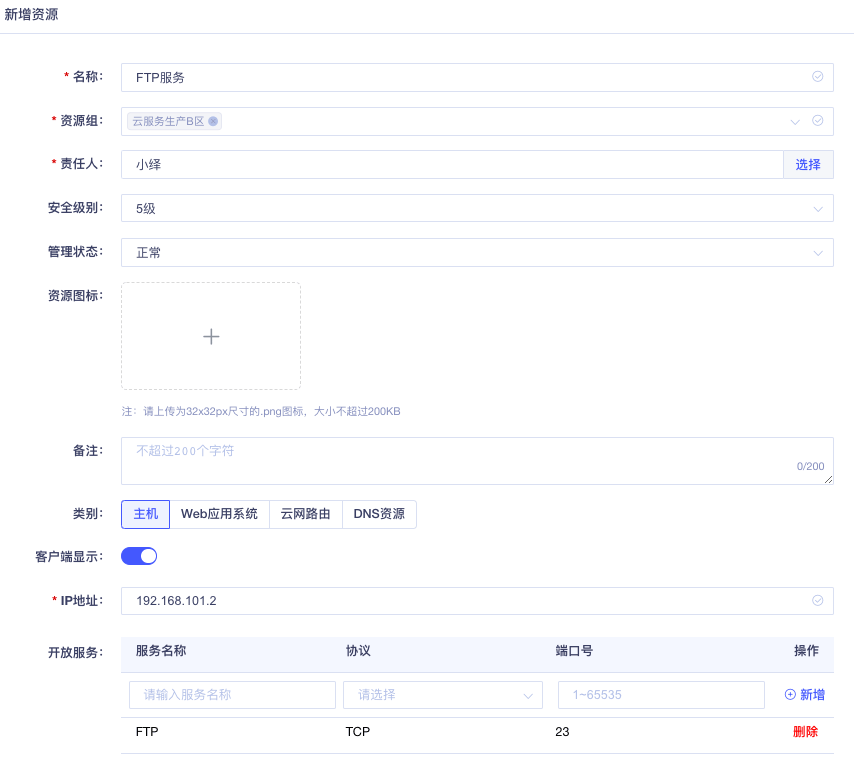

  1. FTP 服务
  • 新建资源配置

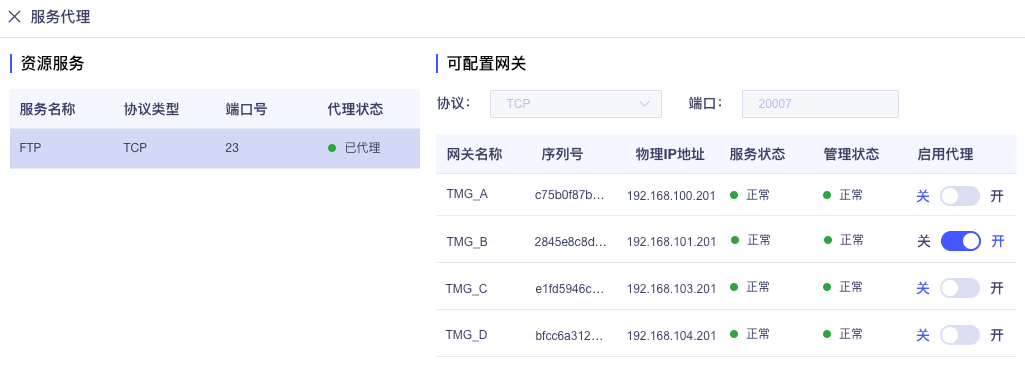

  • 服务代理配置

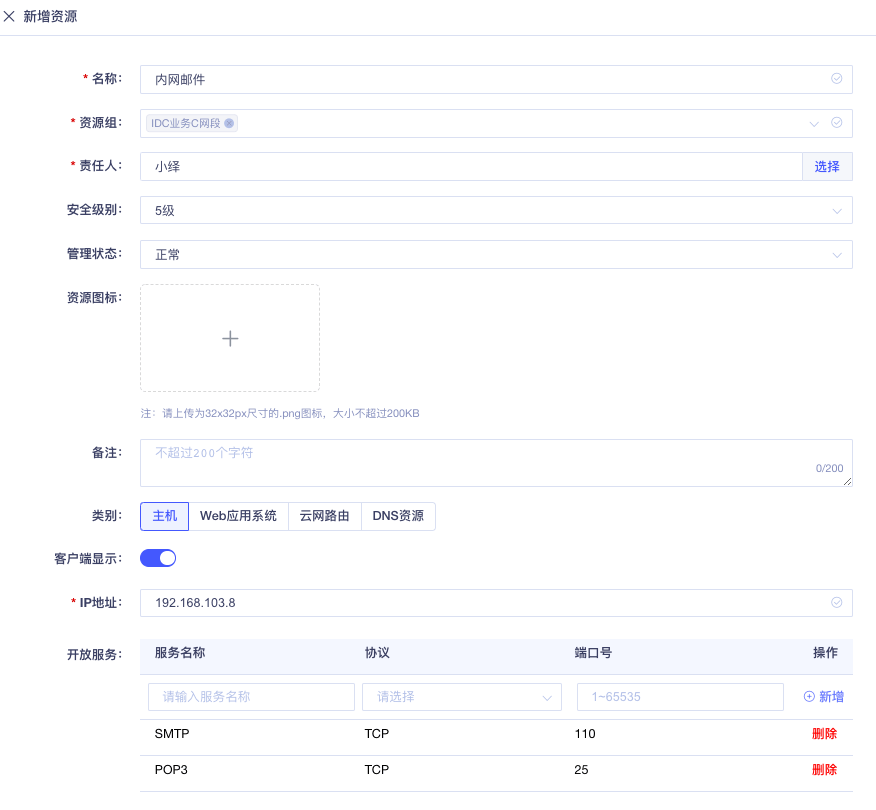

  1. 内网邮件
  • 新建资源配置

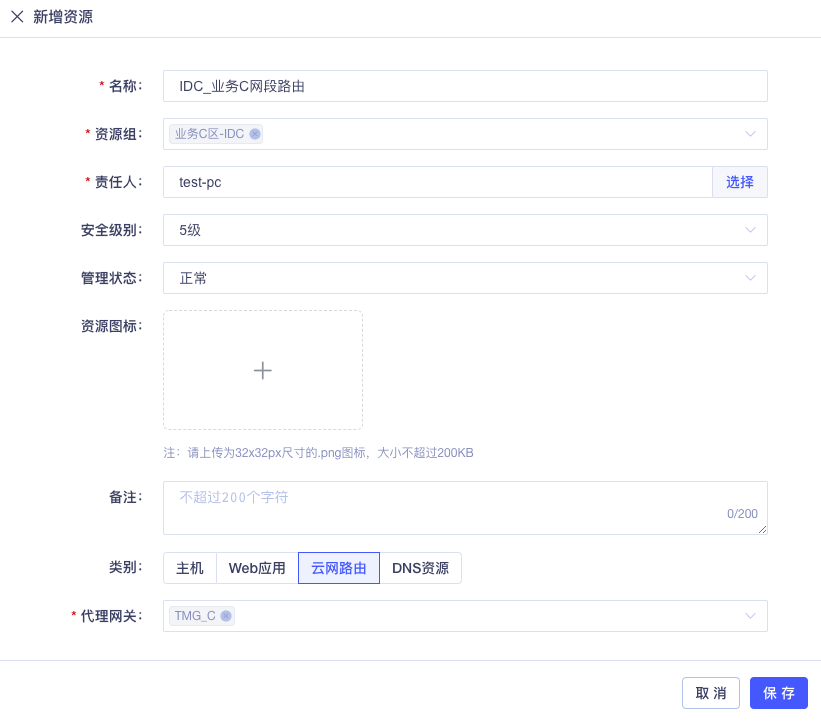

  • 新建云网路由资源
点击”保存”后，在新增的云网路由资源行操作区点击”路由配置”： 在弹出的抽屉页配置路由参数：

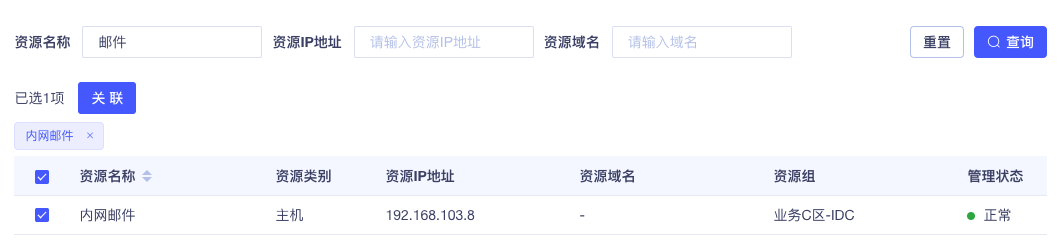

  • 关联业务资源：点击路由配置页面的”关联资源”标签，点击”关联”按钮，选择刚才配置的邮件资源完成关联。
关联业务资源的目的是将业务资源图标显示在 TMA 上，终端用户点击即可打开本地浏览器或客户端访问。如不希望业务资源显示在 TMA 上，可跳过关联配置。终端用户仍可使用本地浏览器、邮件客户端正常访问。

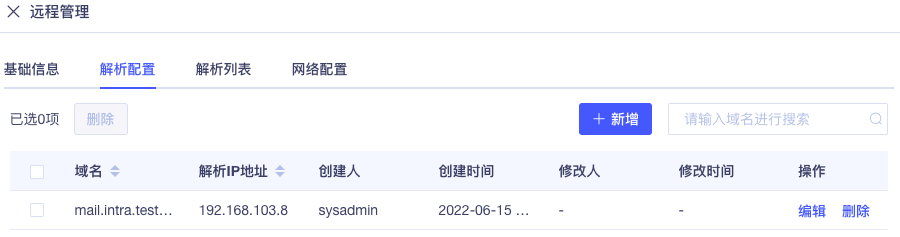

  • TMD 配置：如果内网 DNS 已有邮件服务器域名（mail.intra.test.com）解析记录，可跳过此步骤，终端通过 TMD 递归查询内网 DNS 解析。如内网 DNS 没有解析记录，可在 TMD 上指定解析结果：选择【状态监控】->【云网监控】，选择”TMDNS”标签，点击”远程管理”，选择”解析配置”标签，点击”新增”按钮添加解析记录。

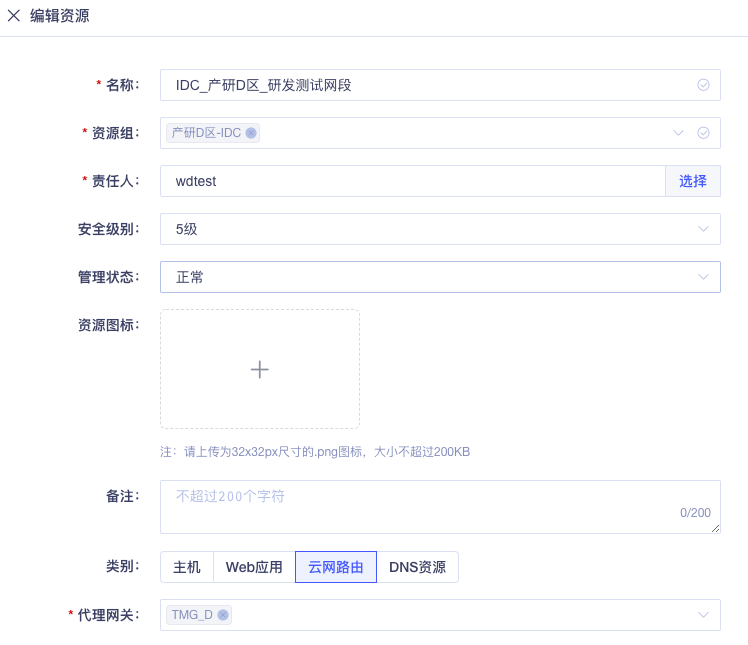

  1. 研发资源池
  • 新建路由资源
  • 路由配置
研发需要至少 100 个 IP 地址用于测试，分配 25 位掩码（地址空间 192.168.104.1-192.168.104.126）。因可能使用任意端口测试，ACL 不做限制。

​
测试授权策略

业务资源发布后，给测试帐号配置所有业务资源的访问授权，验证是否可正常访问。如异常则检查业务发布配置。授权方式参考：设置授权策略

​
第四步：同步企微帐号

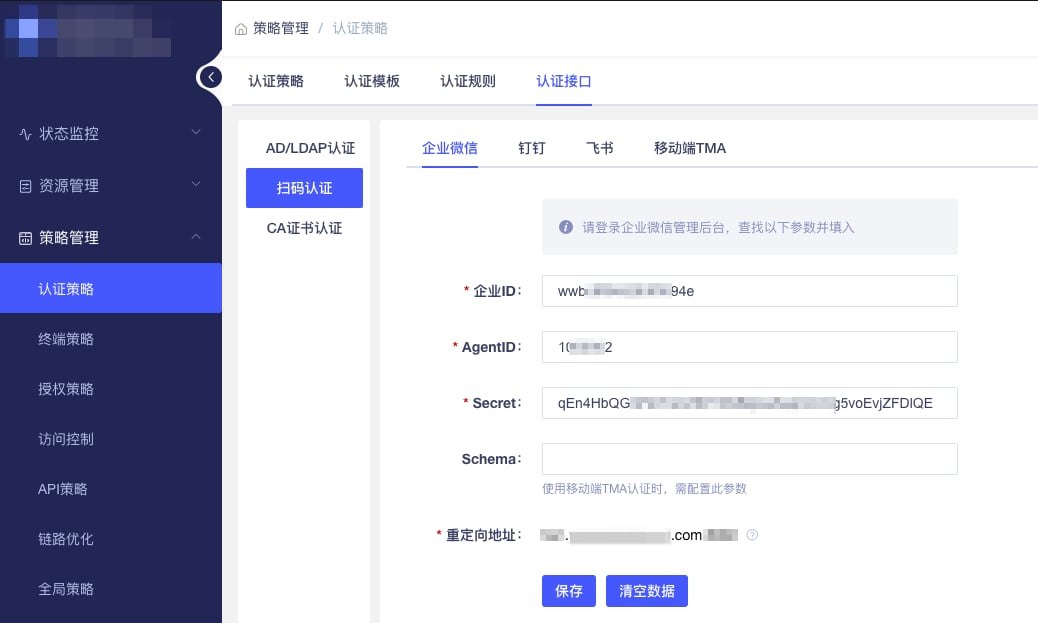

  1. 选择【策略管理】->【认证策略】，选择”认证接口”标签，点击”扫码认证”，选择”企业微信”扫码认证，配置企业微信接口信息。
详细配置参考：对接企业微信身份源

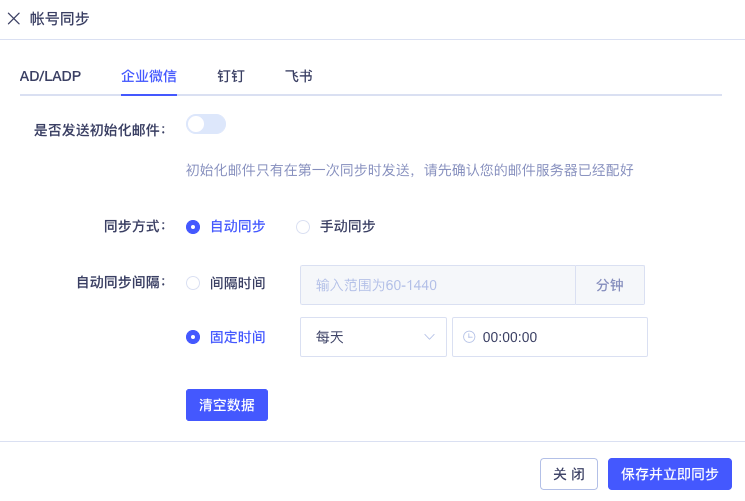

  1. 选择【资源管理】->【帐号资源】，点击”帐号同步”按钮，选择”企业微信”标签，配置帐号同步策略。
点击”保存并立即同步”，TMC 同步企业微信的组织架构和帐号信息。如需同步时给终端用户发送帐号初始化邮件，打开”是否发送初始化邮件”开关，也可在同步后单独发送。

​
第五步：设置授权策略

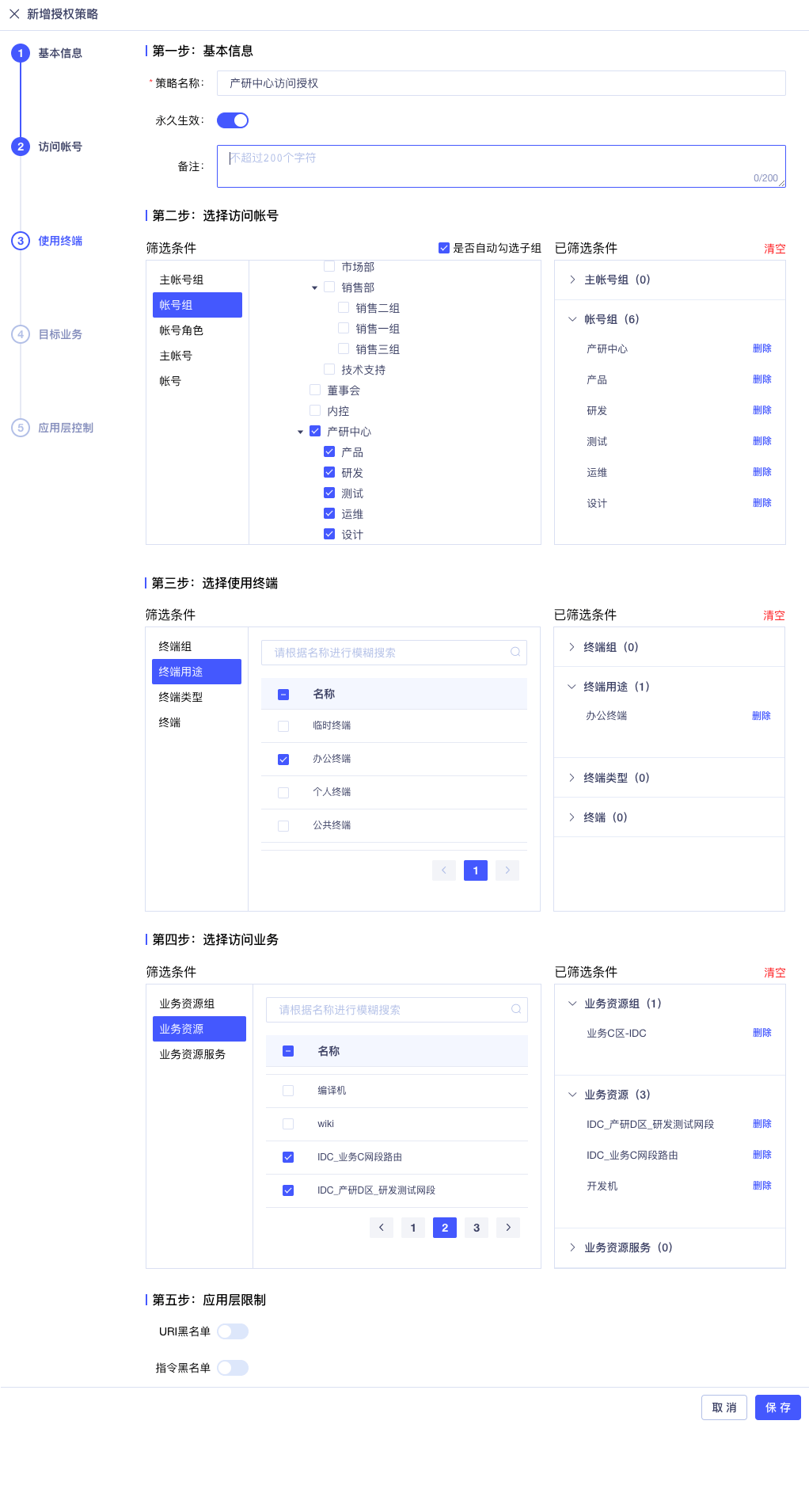

选择【策略管理】->【授权策略】，点击”新增”按钮，根据帐号、终端和业务资源配置网络访问权限。 点击”保存”完成授权策略配置。至此所有帐号配置、业务发布和授权策略配置完成。

​
第六步：终端用户接入

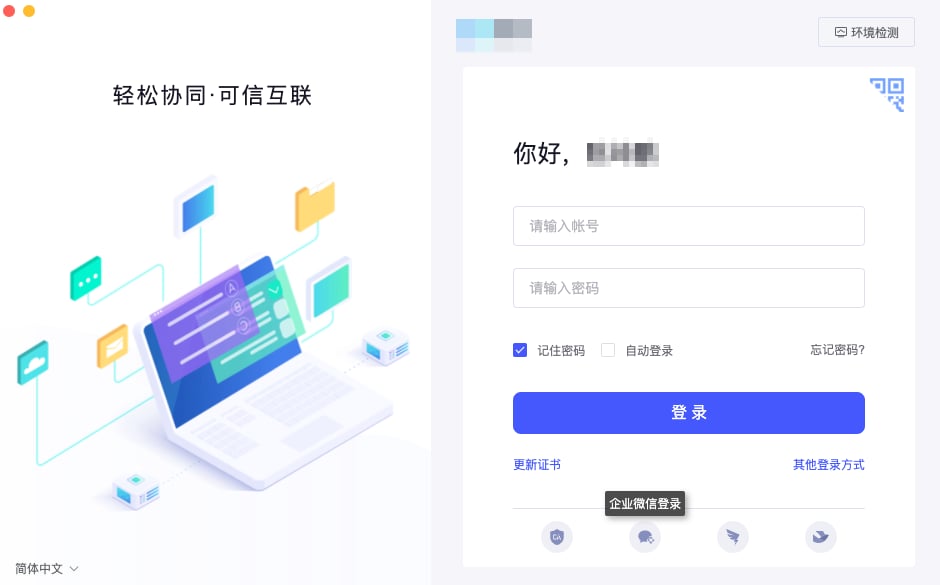

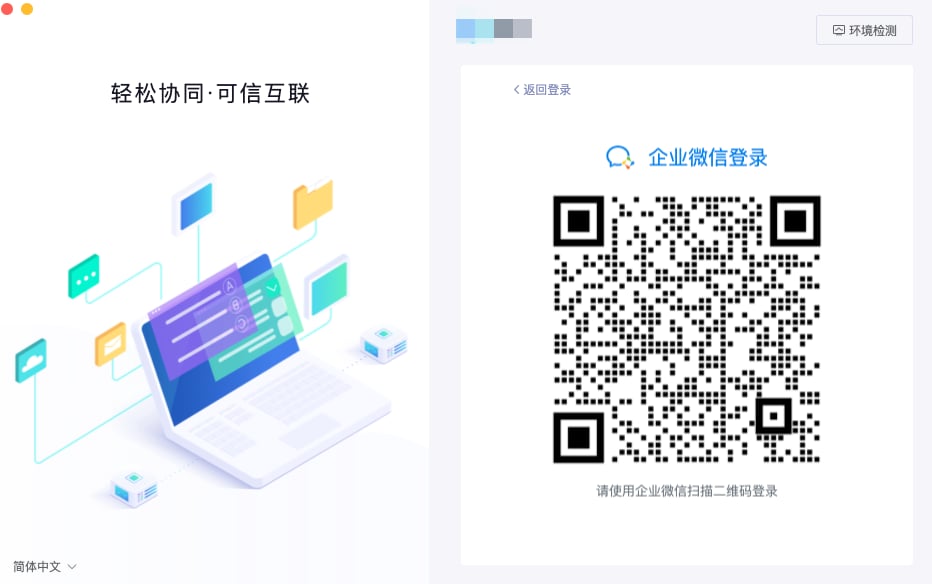

终端用户从帐号初始化邮件获取 TMA 下载地址和企业证书，按邮件说明安装 TMA，导入企业证书后通过企业微信扫码登录 TM 安全云网。 首次安装时导入企业证书： 使用企业微信扫码登录：

​
实现效果

完成部署和配置后，企业 TM 安全云网基础部署完成。可根据需要继续发布业务资源、接入更多终端用户帐号，或为不同角色配置不同的认证策略和终端策略。 终端用户通过 TMA 认证授权后接入 TM 安全云网，可从任何地点同时访问三个业务区的授权业务资源：
  1. 远程访问体验：部署 TM 前，受限于 VPN 技术实现，远程接入员工每次只能同时接入一个 VPN 网关，访问不同区域业务需手动切换 VPN。部署 TM 后，员工通过 TMA 认证授权后即可访问所有授权业务资源，不再有内外网之分，所有授权业务资源可同时访问。
  2. 基于身份的精细化网络管控：部署 TM 前，VPN 接入后实际已进入企业内部网络，网络层缺少身份无法基于员工身份管控，管理员只能给整个 VPN 网段开放最大权限。部署 TM 后，企业基于身份设置网络访问控制策略，脱离对 IP 地址的依赖。管理员依据部门角色设置权限，无需考虑 IP 网段权限范围问题。员工变动和业务变动时无需调整网络授权策略，控制策略随人员变化自动调整。
  3. 暴露面收敛：部署 TM 前，VPN 网关需对互联网暴露 IP 地址和端口，VPN 接入后远程终端分配内网 IP 地址，VPN 网段需访问几乎所有业务资源。部署 TM 后，所有企业内部业务资源和 TM 自身组件都隐藏在企业最小可信网络（业务局域网）中。未认证授权的终端用户，无论从互联网还是从企业办公网，都无法看见和访问任何业务资源。
